Agregar un sensor de humedad de suelo al controlador de riego

Este tutorial tiene por objetivo guiar al usuario en la conexión y configuración de un sensor de humedad de suelo. Con él podrá conocer en tiempo real dicho parámetro e incluso iniciar programas de riego en el horario que desee cuando el sensor se active.
El sensor de humedad de suelo es un sensor de tipo analógico. El controlador de riego Biobot soporta la conexión de hasta 4 sensores analógicos en cualquiera de sus entradas S3, S4, S5 o S6.

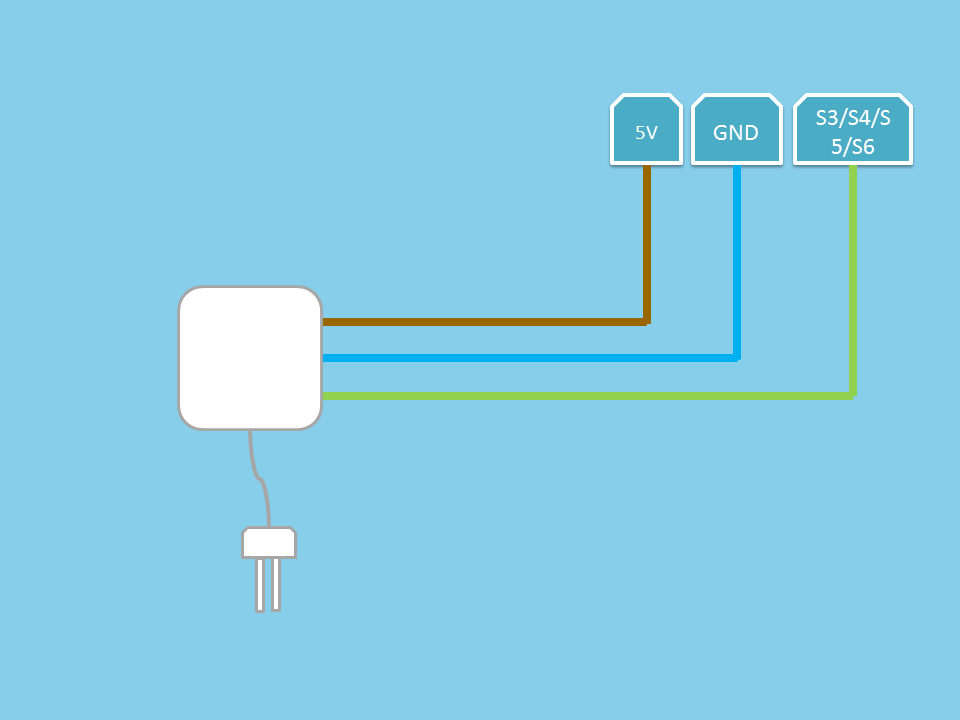

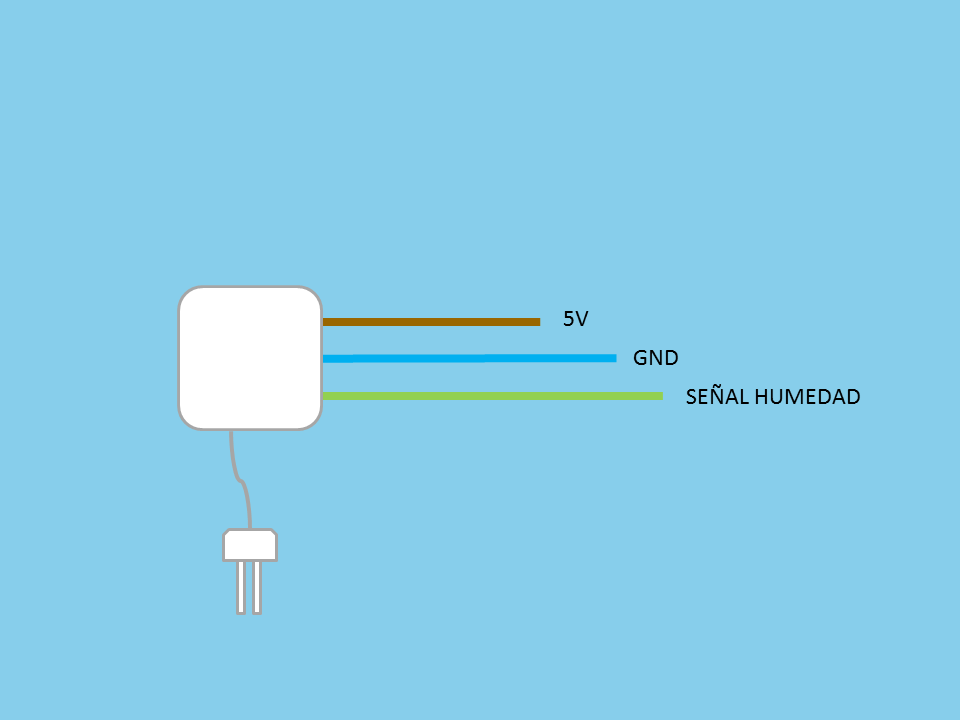

El sensor de humedad consta de 3 terminales de conexión con el controlador, tal como se indica en esta tabla:
  • Cable Marrón: 5V
  • Cable Celeste: GND
  • Cable Verde: S3, S4, S5 ó S6


Las clavijas del sensor deben ser enterradas dejando 1 cm de la parte plateada de ellas sin introducir en el suelo.
Siempre debe realizarse la conexión eléctrica con el controlador de riego apagado.

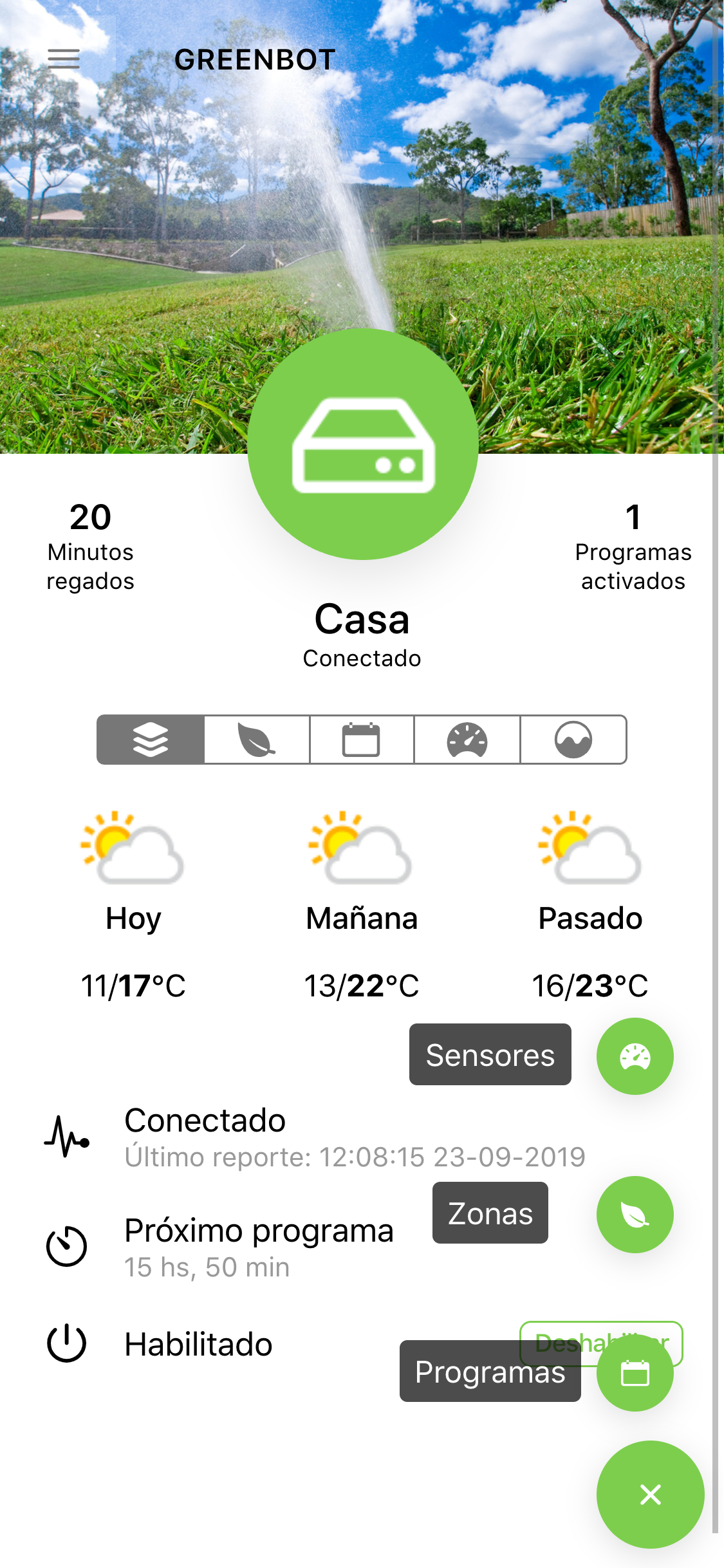

Una vez conectado, ingrese en la cuenta de Biobot con su aplicación desde su dispositivo móvil o bien a través del panel de control desde cualquier navegador web. Accediendo al controlador donde se conectó el sensor, debemos habilitar al sensor de humedad mediante el asistente de sensores.

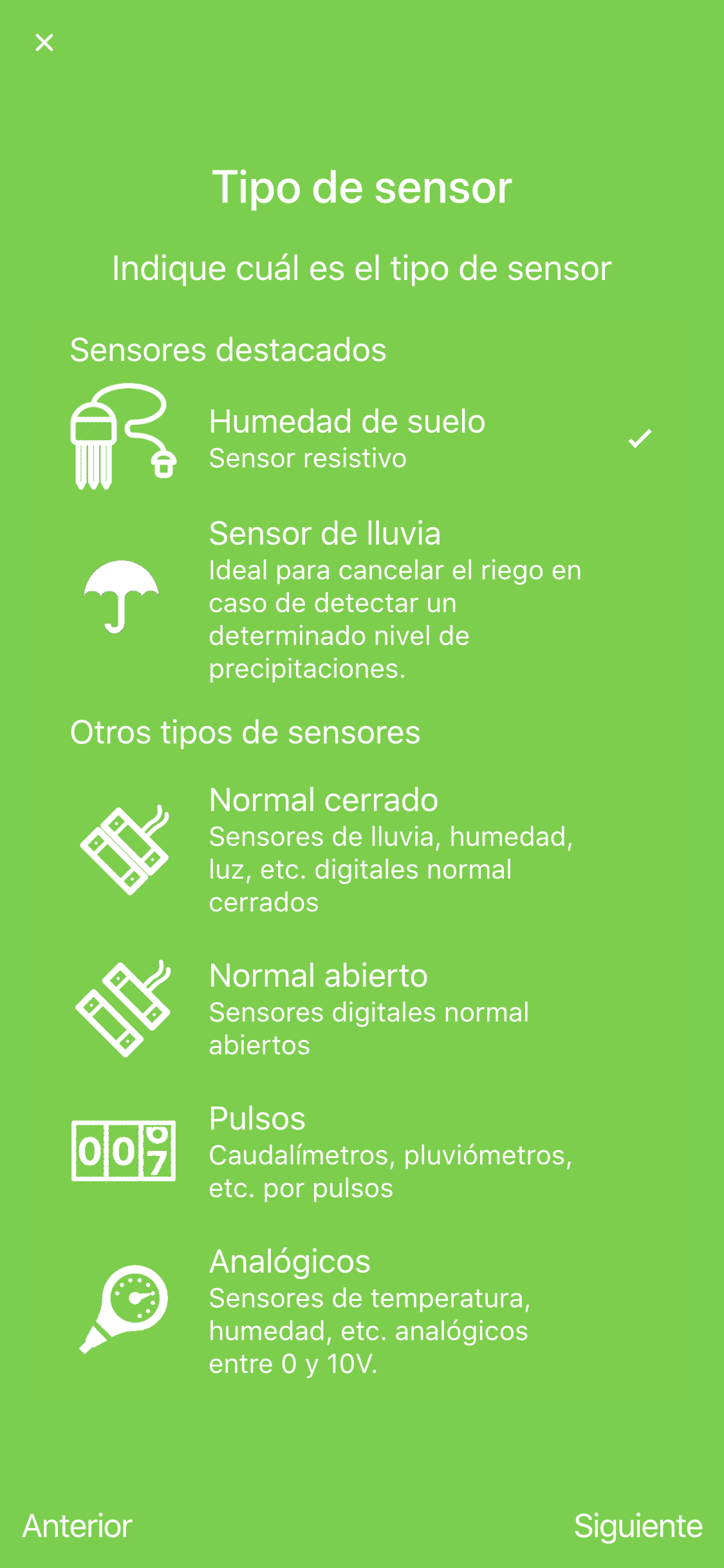

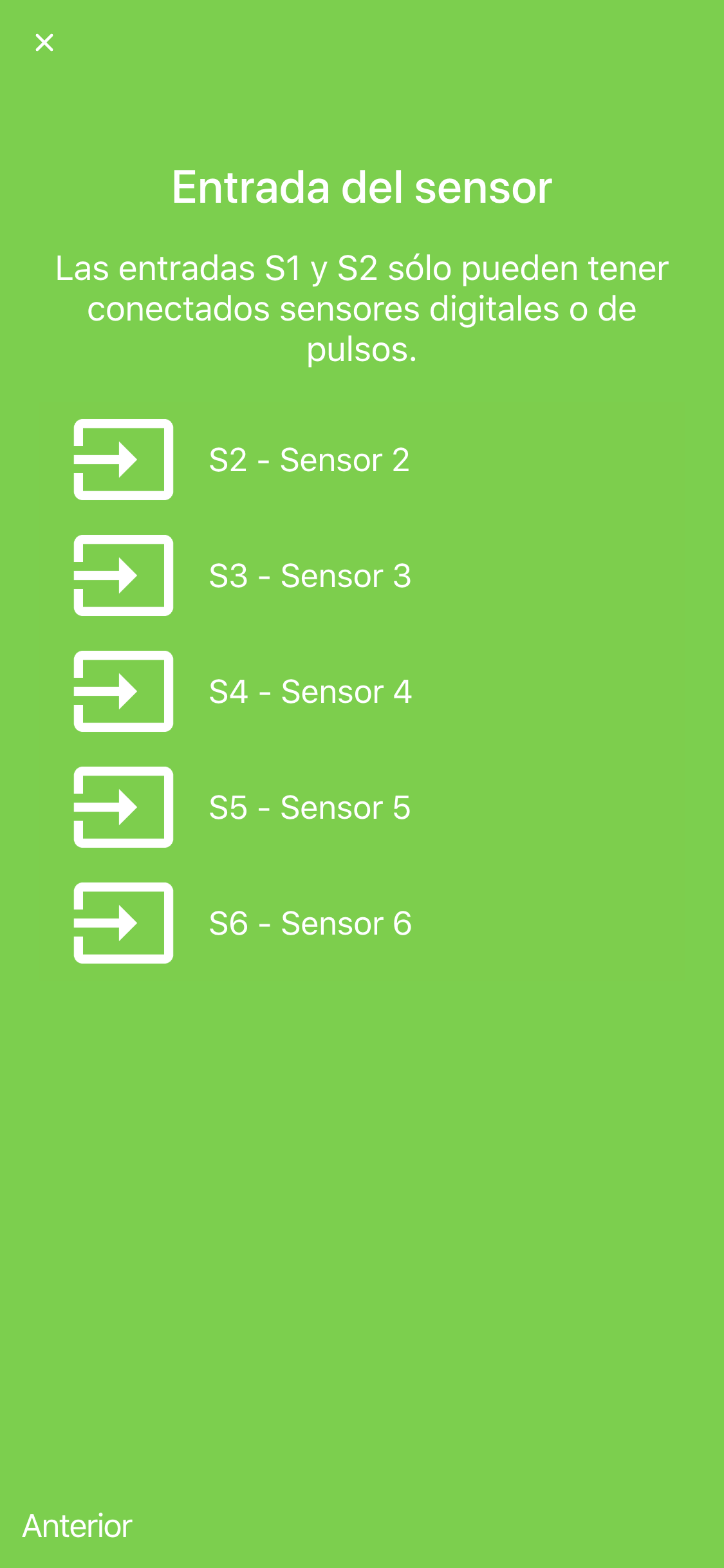

Ingresando en el asistente de sensores, elegimos una de las entradas disponibles (S3, S4, S5 o S6) y seleccionamos "Sensor de humedad de suelo" como tipo de sensor.
Esto simplicará la configuración del sensor con valores típicos.

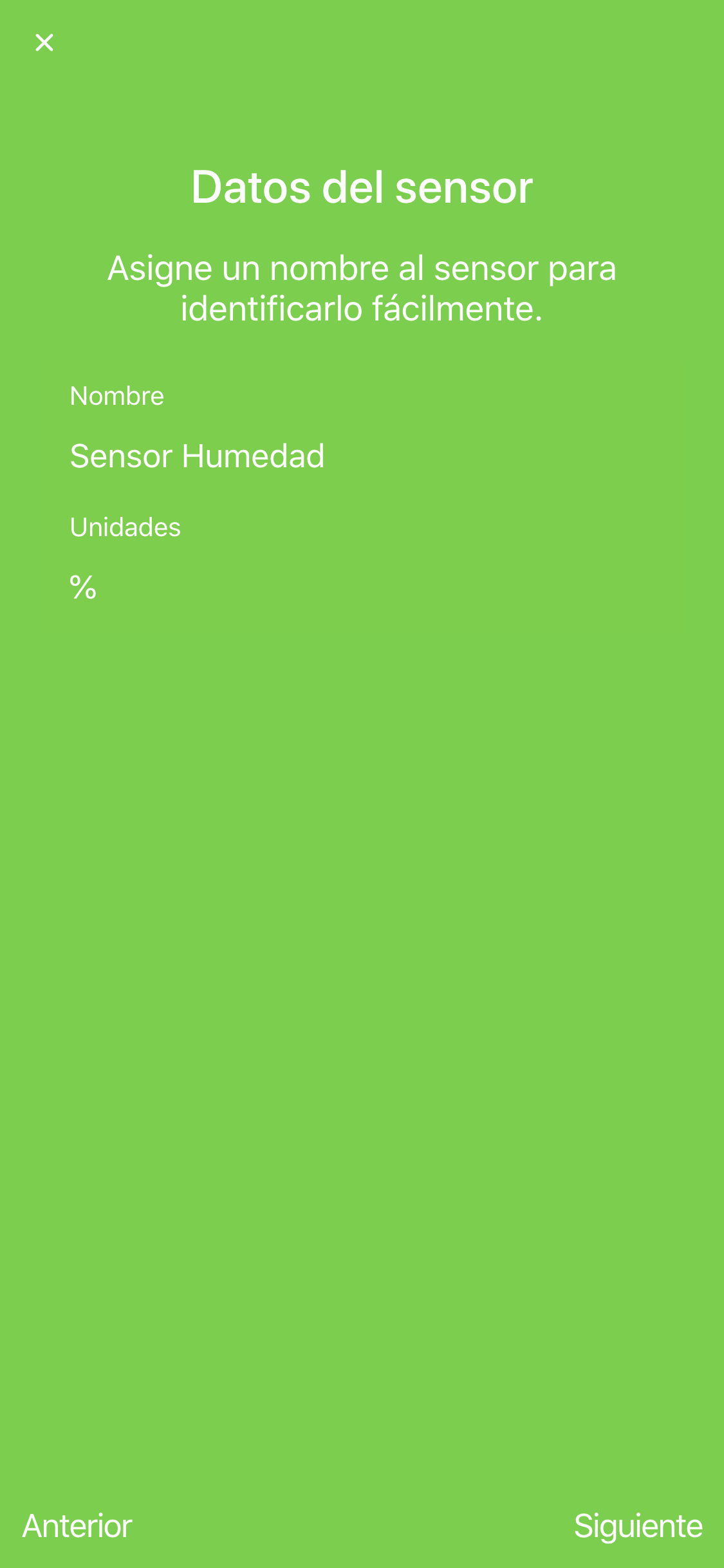

Haga click en siguiente en el resto de las pantallas y Finalizar una vez aplicados los cambios.

En las opciones avanzadas, es posible modificar el nivel mínimo y máximo de humedad con el cual activar el sensor de humedad.


¡Felicitaciones!


Ha configurado con éxito todo lo necesario.
