Asistente de sensores

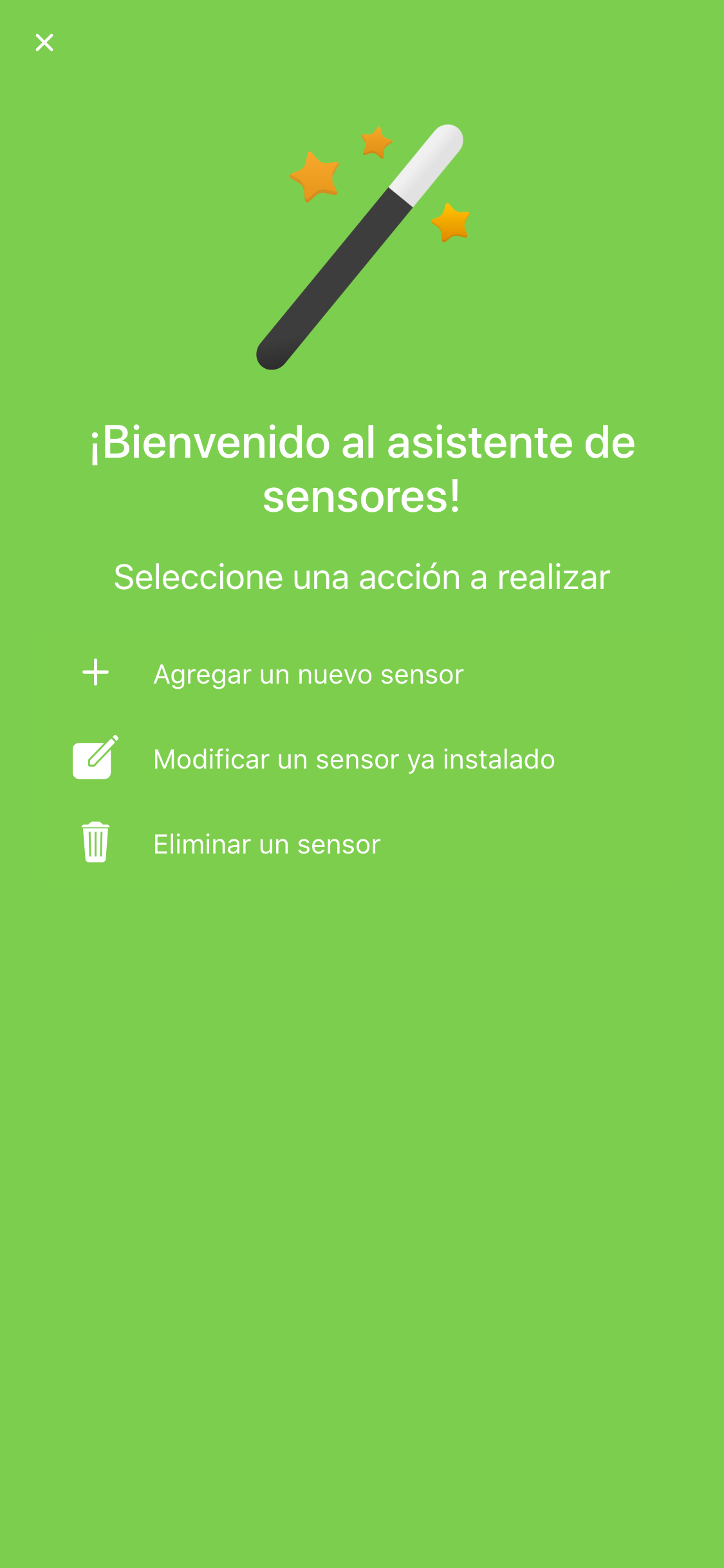

Con el asistente de sensores es posible añadir, modificar y eliminar sensores conectados al controlador de manera simple.
El dispositivo soporta la conexión de un amplio número de sensores:
  • Sensores digitales: sensores de temperatura, humedad, nivel, luminosidad y cualquier otro contacto normal abierto o cerrado.
  • Sensores de pulsos: caudalímetros, pluviómetros, etc.
  • Sensores analógicos: sensores de temperatura, humedad, presión y otros que tengan una salida analógica entre 0V y hasta 10V.

Agregar un nuevo sensor

Esta es la opción para conectar un nuevo sensor en el controlador.

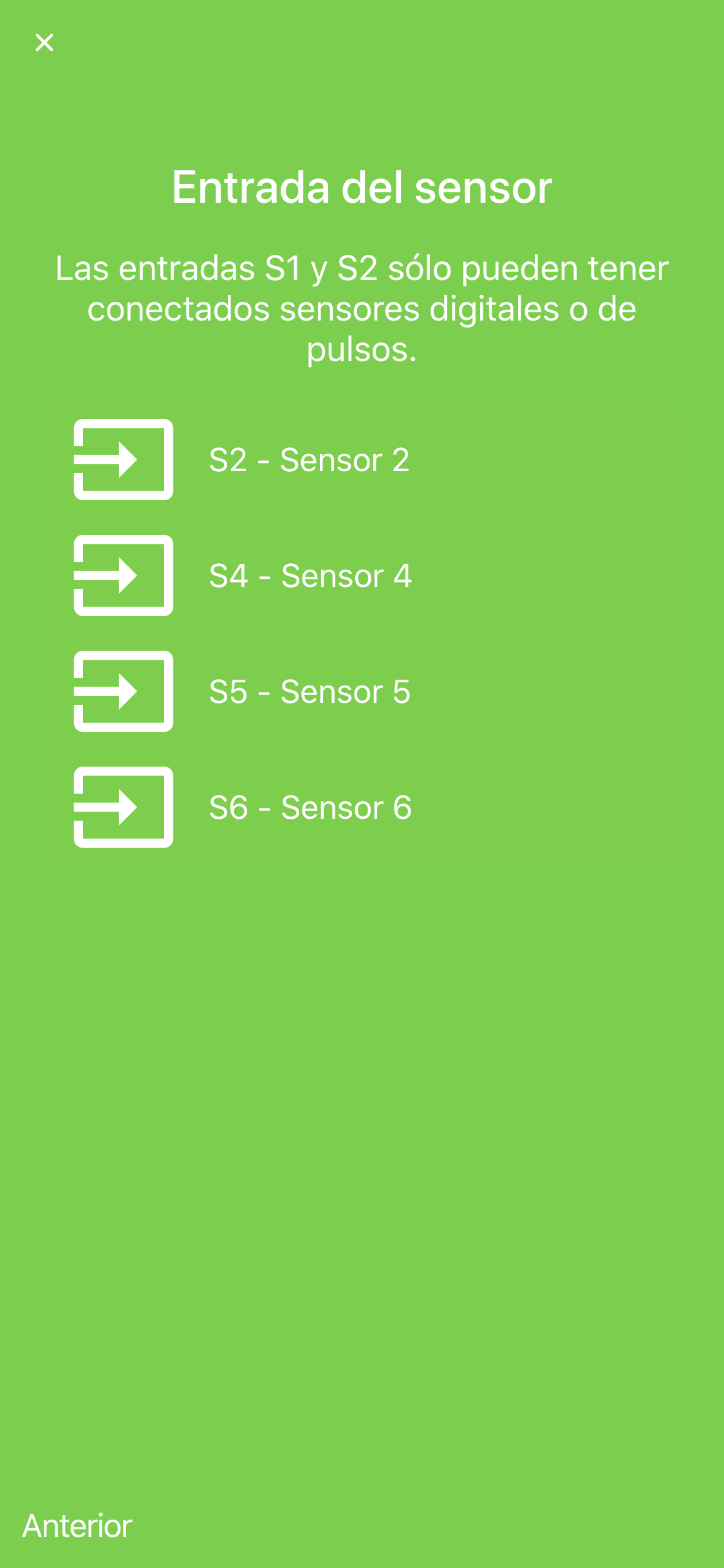

Al hacer click en Siguiente, indique cuál es la entrada donde se conectará el sensor.

Ver en la documentación de conexión eléctrica las salidas disponibles según el tipo de sensor.

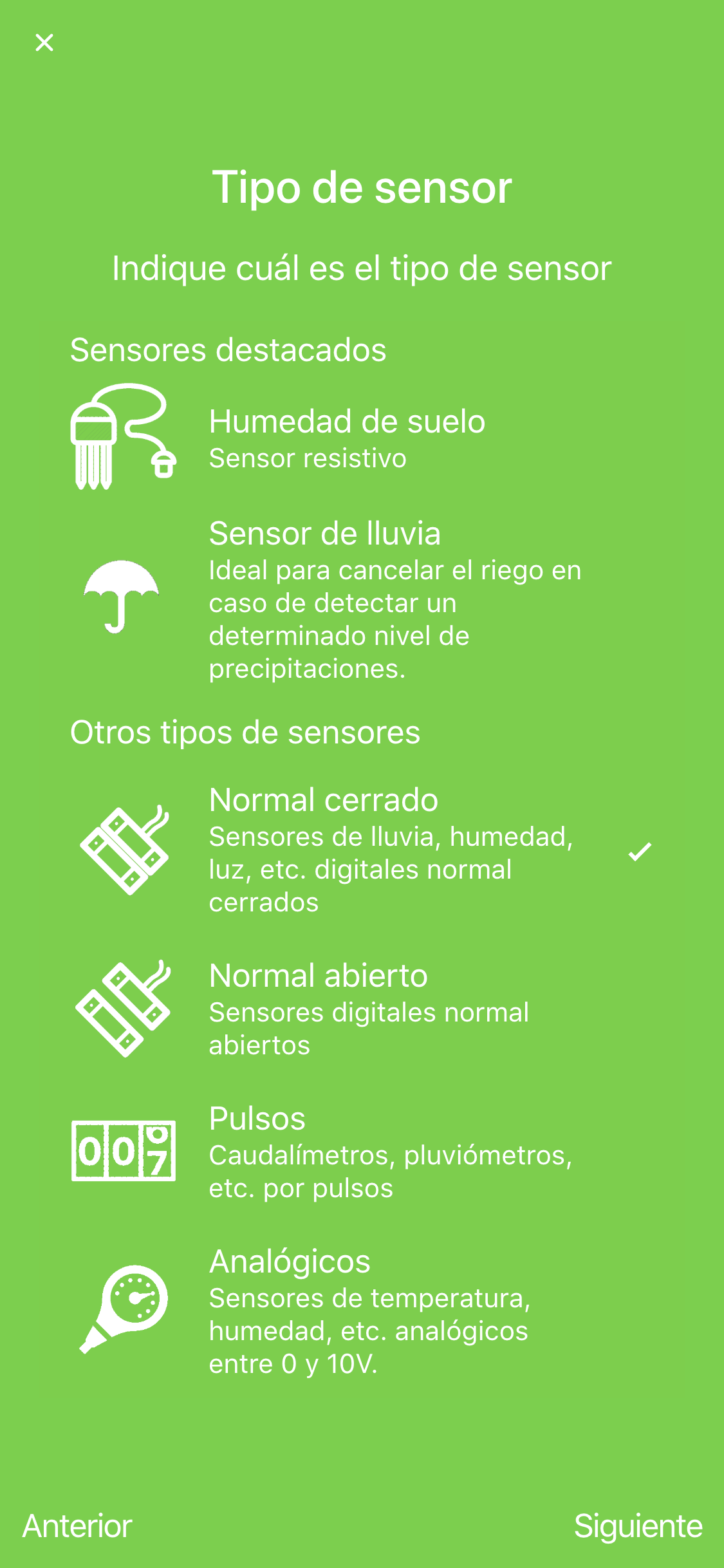

En la siguiente pantalla, es necesario seleccionar el tipo de sensor. Las opciones disponibles son:
  • Sensor digital NC (normal cerrado)
  • Sensor digital NO (normal abierto)
  • Sensor de pulsos
  • Sensor analógico

Click en Siguiente para continuar.

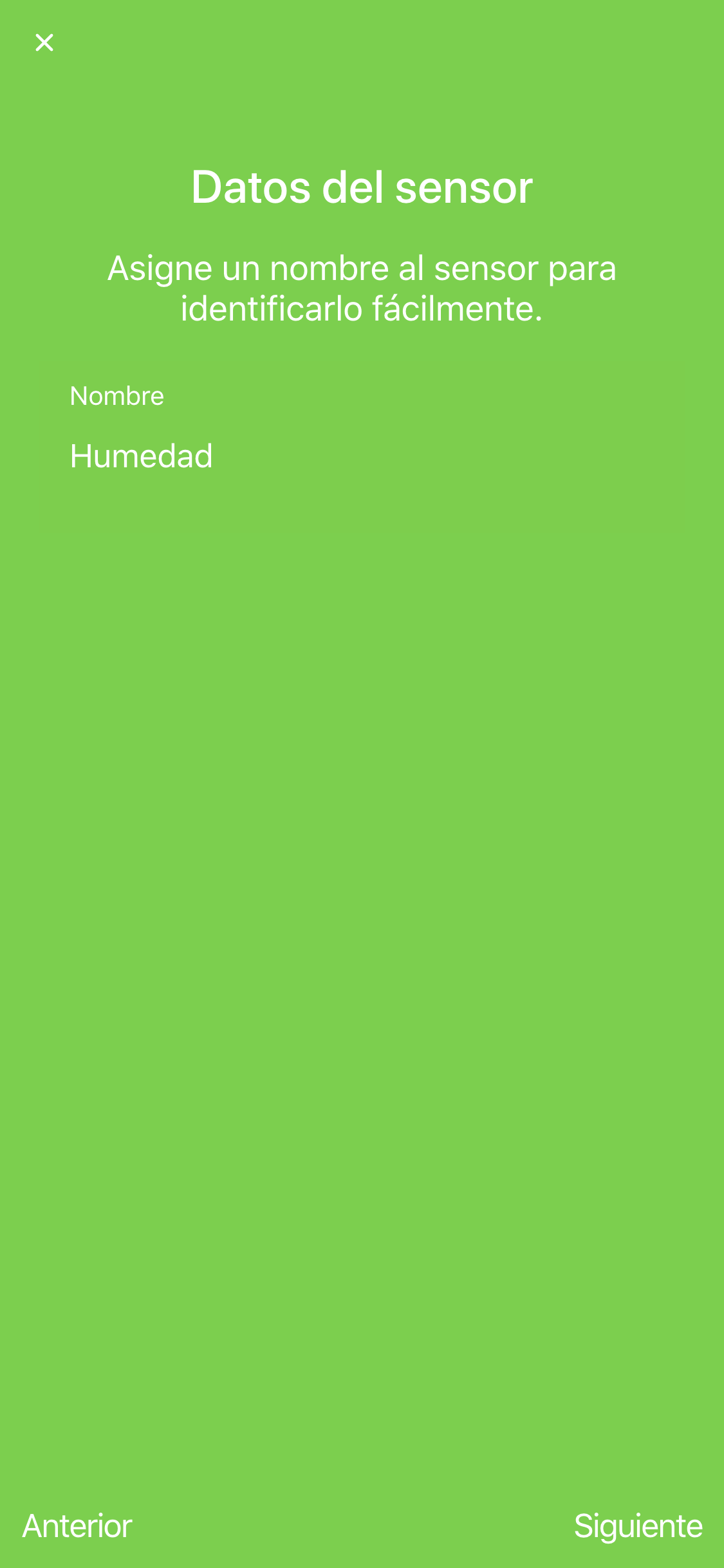

El nombre del sensor es importante para asociarlo con su tipo y función adecuadamente.
En los sensores de pulsos y analógicos podemos indicar la unidad o referencia asociada a la medición (mm, °C, %, l/m, etc)
Click en Siguiente para continuar.
Las opciones dentro de la configuración avanzada dependen del tipo de sensor, permitiendo establecer parámetros avanzados en el comportamiento del mismo.

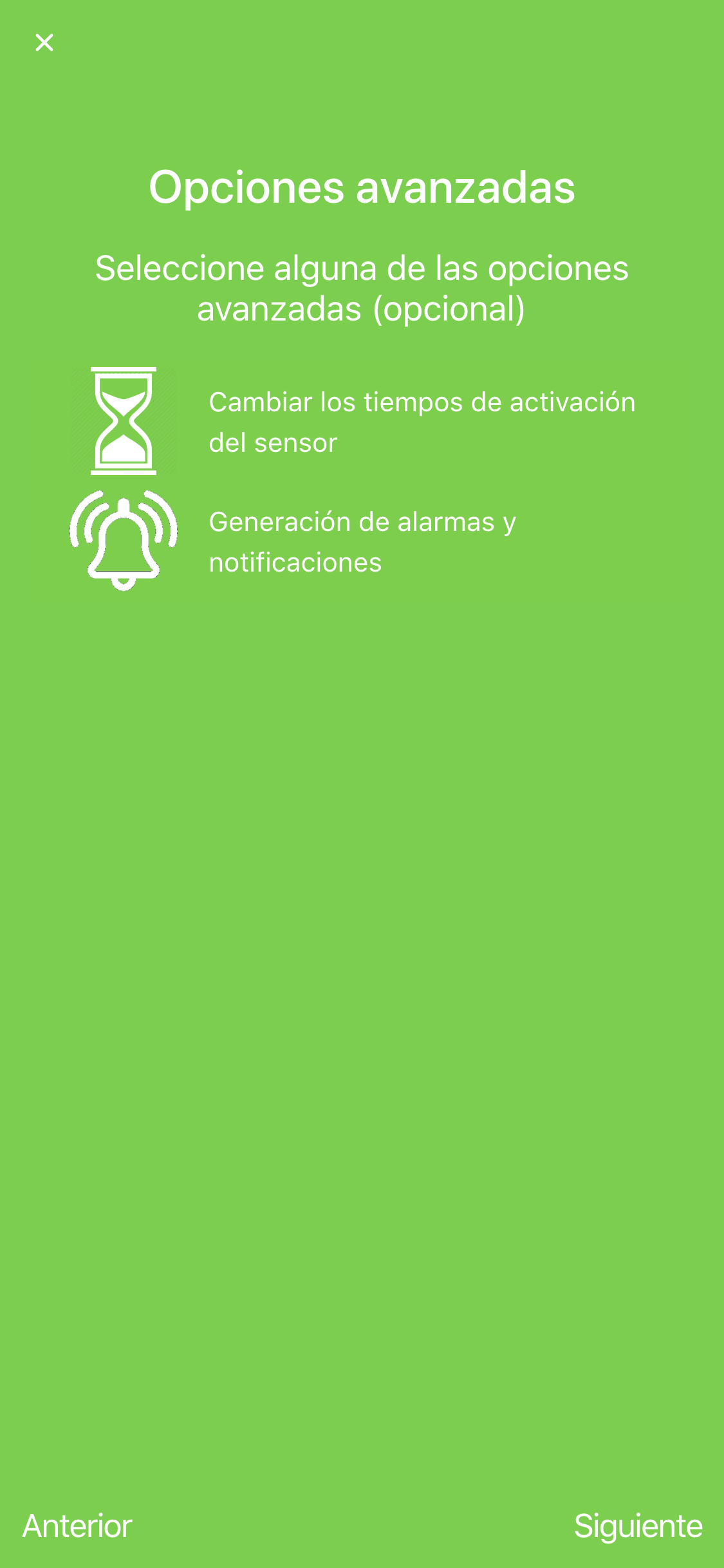

Sensores digitales:
  • Cambiar los tiempos de activación del sensor; permite modificar los tiempos de espera para activar y desactivar el sensor. Mayores tiempos de activación previenen la generación de alarmas por falsos contactos o eventos esporádicos.
  • Generación de alarmas y notificaciones: por defecto el sensor generará una notificación al usuario y una alarma al momento de activarse. En esta pantalla puede modificarse dicho comportamiento tildando las opciones respectivas.
Sensores de pulsos:
  • Definir el rango de medición: permite establecer cuál es el factor para convertir los pulsos contabilizados en un valor real. Por ejemplo, si se conecta un caudalímetro donde 100 pulsos por segundo representan un caudal de 10 l/m, el factor será 10/100 = 0,1.
  • Definir los niveles de activación del sensor: En esta sección se habilitan los niveles mínimos y máximos de trabajo del sensor. En caso de superar dichos niveles el sensor se activará. También debe especificarse el período de evaluación para determinar dicho nivel (por ejemplo, 1 minuto).
  • La opción Sólo verificar mientras exista una zona activada permite evaluar el estado del sensor sólo si existe al menos una zona de riego activada (de utilidad en caudalímetros y otros sensores cuya lectura sea válida solamente cuando se aplique el riego).
  • Generación de alarmas y notificaciones: por defecto el sensor generará una notificación al usuario y una alarma al momento de activarse. En esta pantalla puede modificarse dicho comportamiento tildando las opciones respectivas.
Sensores analógicos:
  • Definir la escala del sensor: permite conocer el rango de trabajo del sensor a partir de los valores medidos para 0v y 10v.
  • Mediante el botón calculadora se accede a un conversor para obtener los parámetros correctos en aquellos sensores que operen con niveles de tensión diferentes a 0v-10v
  • Definir los niveles de activación del sensor: al igual que en el sensor de pulsos, debemos definir el nivel superior y/o inferior con el que deseamos activar al sensor analógico.
    • Por ejemplo, en un sensor analógico de temperatura, podemos definir el límite superior en 27°C. Al llegar a este valor, el sensor podrá una alarma, notificación e incluso activar o cancelar un programa de riego.
  • Generación de alarmas y notificaciones: por defecto el sensor generará una notificación al usuario y una alarma al momento de activarse. En esta pantalla puede modificarse dicho comportamiento tildando las opciones respectivas.
Seleccione Siguiente para guardar los cambios y luego Cerrar para cerrar el asistente.

Modificar un sensor ya instalado

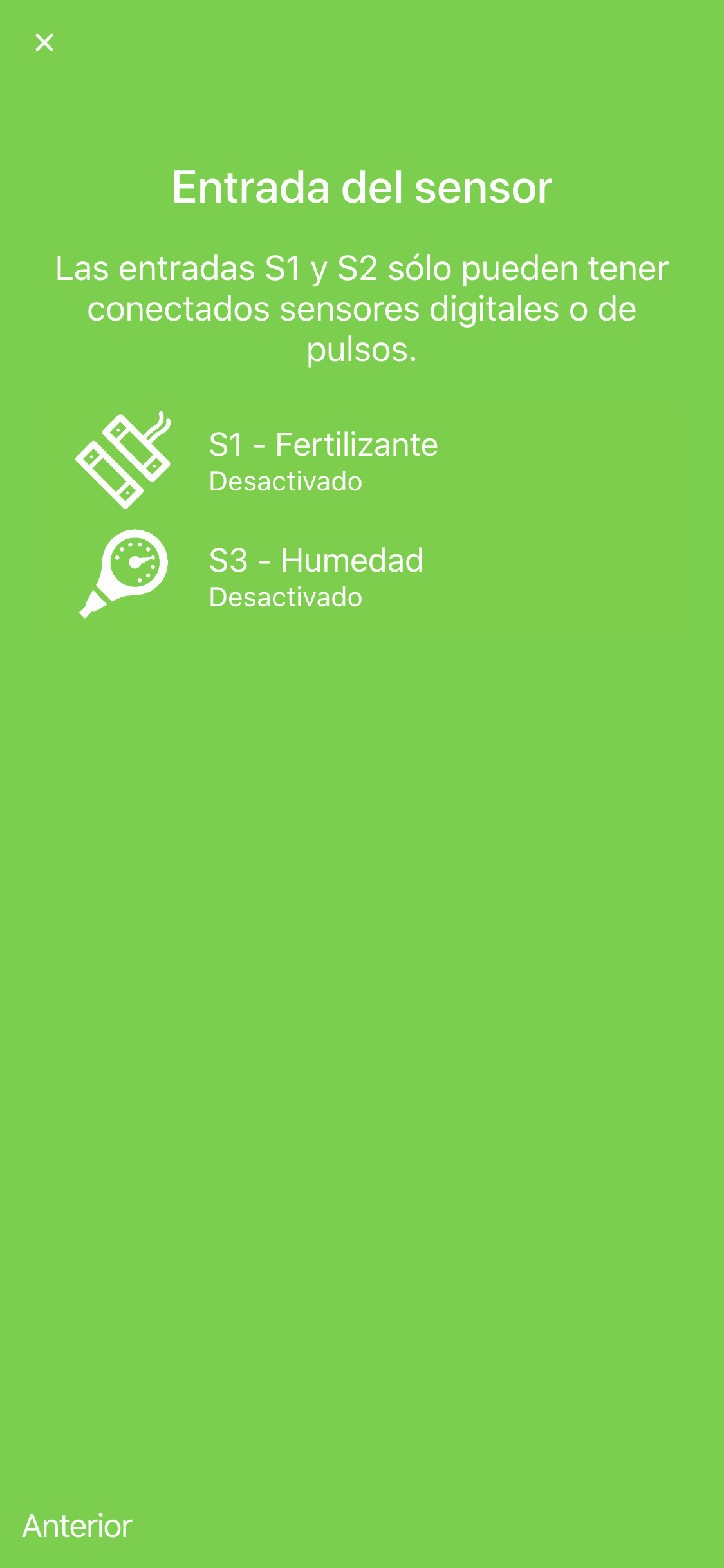

Indique cuál es la entrada donde está conectado el sensor.
En la siguiente pantalla, es necesario seleccionar el tipo de sensor. Las opciones disponibles son:
  • Sensor digital NC (normal cerrado)
  • Sensor digital NO (normal abierto)
  • Sensor de pulsos
  • Sensor analógico

Click en Siguiente para continuar.
El nombre del sensor es importante para asociarlo con su tipo y función adecuadamente.
En los sensores de pulsos y analógicos podemos indicar la unidad o referencia asociada a la medición (mm, °C, %, l/m, etc)
Click en Siguiente para continuar. Las opciones dentro de la configuración avanzada dependen del tipo de sensor, permitiendo establecer parámetros avanzados en el comportamiento del mismo.
Sensores digitales:
  • Cambiar los tiempos de activación del sensor; permite modificar los tiempos de espera para activar y desactivar el sensor. Mayores tiempos de activación previenen la generación de alarmas por falsos contactos o eventos esporádicos.
  • Generación de alarmas y notificaciones: por defecto el sensor generará una notificación al usuario y una alarma al momento de activarse. En esta pantalla puede modificarse dicho comportamiento tildando las opciones respectivas.

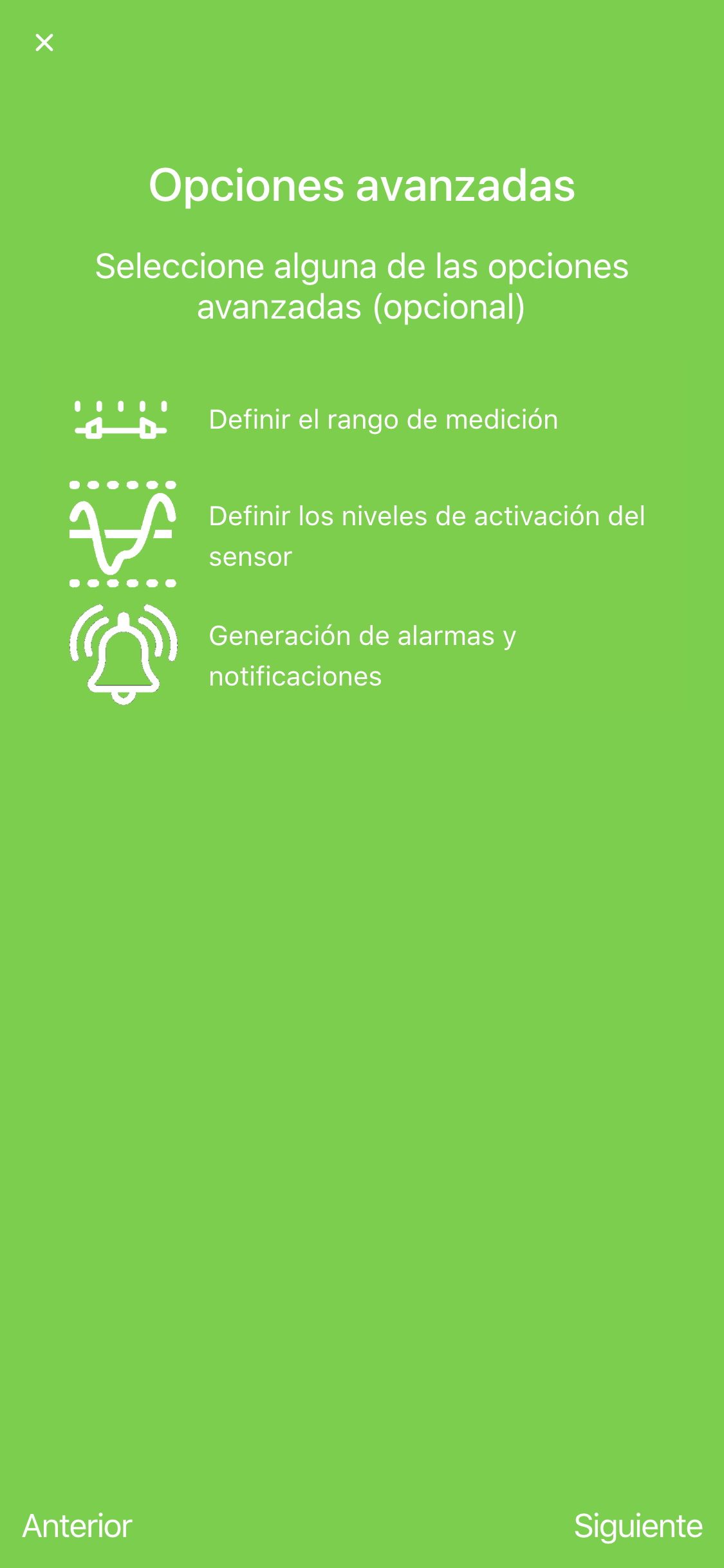

Sensores de pulsos:
  • Definir el rango de medición: permite establecer cuál es el factor para convertir los pulsos contabilizados en un valor real. Por ejemplo, si se conecta un caudalímetro donde 100 pulsos por segundo representan un caudal de 10 l/m, el factor será 10/100 = 0,1.
  • Definir los niveles de activación del sensor: En esta sección se habilitan los niveles mínimos y máximos de trabajo del sensor. En caso de superar dichos niveles el sensor se activará. También debe especificarse el período de evaluación para determinar dicho nivel (por ejemplo, 1 minuto).
  • La opción Sólo verificar mientras exista una zona activada permite evaluar el estado del sensor sólo si existe al menos una zona de riego activada (de utilidad en caudalímetros y otros sensores cuya lectura sea válida solamente cuando se aplique el riego).
  • Generación de alarmas y notificaciones: por defecto el sensor generará una notificación al usuario y una alarma al momento de activarse. En esta pantalla puede modificarse dicho comportamiento tildando las opciones respectivas.
Sensores analógicos:
  • Definir la escala del sensor: permite conocer el rango de trabajo del sensor a partir de los valores medidos para 0v y 10v.
  • Mediante el botón calculadora se accede a un conversor para obtener los parámetros correctos en aquellos sensores que operen con niveles de tensión diferentes a 0v-10v
  • Definir los niveles de activación del sensor: al igual que en el sensor de pulsos, debemos definir el nivel superior y/o inferior con el que deseamos activar al sensor analógico.
    • Por ejemplo, en un sensor analógico de temperatura, podemos definir el límite superior en 27°C. Al llegar a este valor, el sensor podrá una alarma, notificación e incluso activar o cancelar un programa de riego.
  • Generación de alarmas y notificaciones: por defecto el sensor generará una notificación al usuario y una alarma al momento de activarse. En esta pantalla puede modificarse dicho comportamiento tildando las opciones respectivas.

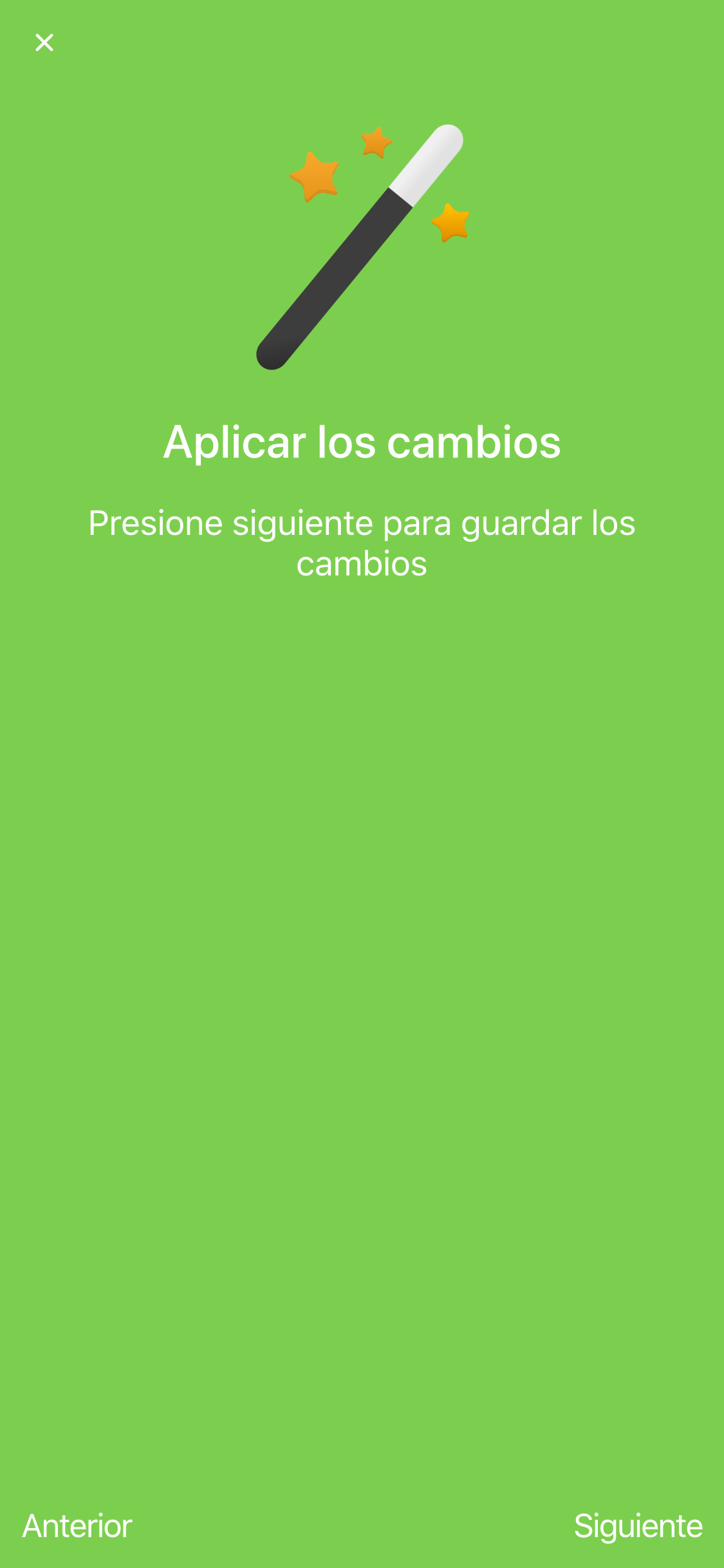

Seleccione Siguiente para guardar los cambios y luego Cerrar para cerrar el asistente.

Eliminar un sensor

Es necesario seleccionar el sensor a eliminar del listado de sensores conectados.

Al eliminar un sensor se perderán todos los datos históricos y su configuración.


Seleccione Siguiente para guardar los cambios y luego Cerrar para cerrar el asistente.
